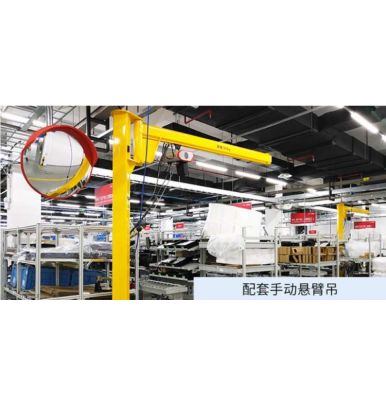

悬臂吊的安装步骤

一、安装前的准备工作

1. 设备检查
   • 检查悬臂吊的各项功能，包括机械部件、电气系统、液压系统等，确保设备的各项功能正常。
   • 确认悬臂吊轴承的型号和尺寸，检查轴承零件是否完好（若涉及轴承安装）。
   • 检查液压油的油位油量，确保油量充足，并及时更换或补充液压油。
   • 检查悬臂吊的支腿和支撑器的稳固性，确保设备在施工过程中能够保持平稳。
2. 场地准备
   • 对施工现场进行认真的勘察和规划，确保设备的安装位置和周围环境符合安全要求。
   • 如果是悬臂立柱式起重机，在安装位置需要预埋基础，即在安装地点根据起重机的基本参数挖设孔洞，并在孔洞内采用一定强度的混凝土浇筑，必要时也可预埋钢筋。同时准备若干套和悬臂起重机配套的预埋螺栓，并在混凝土生效之前将螺栓位置固定，最好按模板定位，以确保预埋件定位准确。
   • 在运输悬臂吊到施工现场后，需要将其放置在平坦、坚固的地面上，以确保设备在安装过程中的稳定性。
   • 操作人员应穿着适当的安全装备，如安全帽、安全绳等，防止发生意外事故。

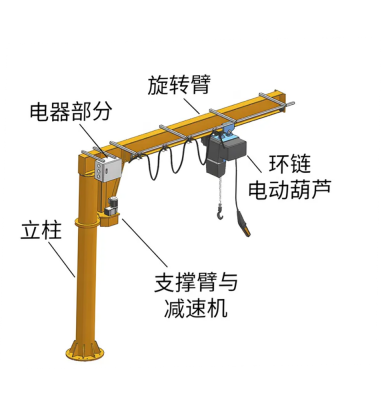

二、悬臂吊主要部件安装步骤

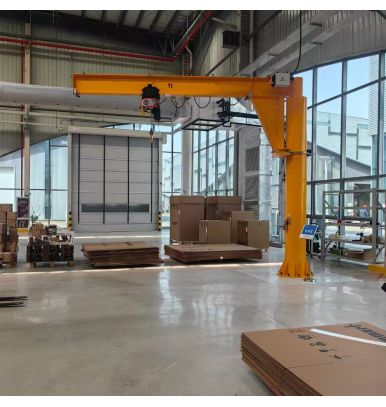

1. 悬臂吊立柱安装
   • 应使立柱与地面垂直，地脚螺栓紧固牢固，不得松动。底板与基础配合良好。如果配备电动葫芦，基础应埋有电缆和接地装置，埋地电缆应从地基引出，接地电阻不应大于4欧姆。采用悬臂悬挂时，螺杆与水泥柱下端（带转筒）应连接良好。如果使用化学螺栓，用化学螺栓将大底板固定在地面上，化学螺栓完全固化后，立柱垂直于大底板连接在一起。
   • 运用8t汽车吊将立柱垂直于地面并移至大底板处，依据立柱与大底板上相对应的螺孔调整立柱的方向（使悬臂的安装方向朝向磨床等预定方向），待方向确认后吊车缓慢将立柱下放至大底板上并用8个M27*60的螺栓将立柱与大底板固定结实，确认立柱与大底板结实后才能将吊车松勾。

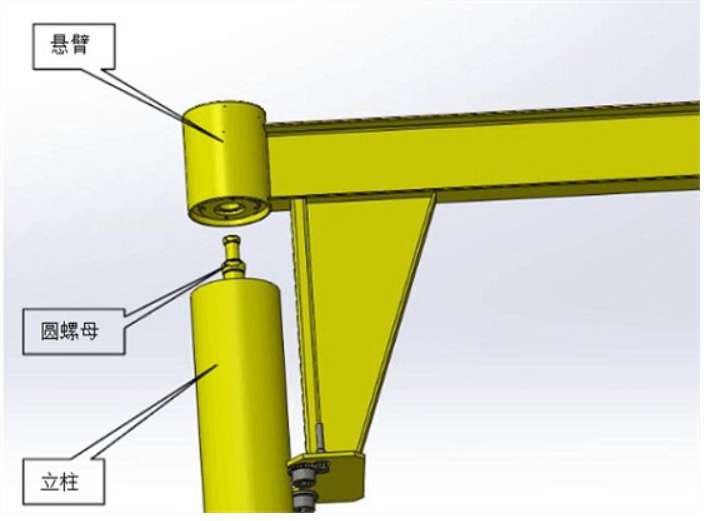

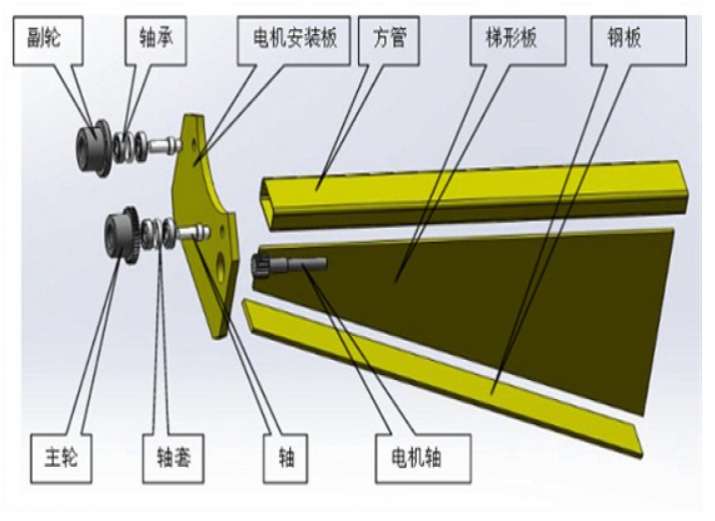

2. 悬臂吊臂梁安装

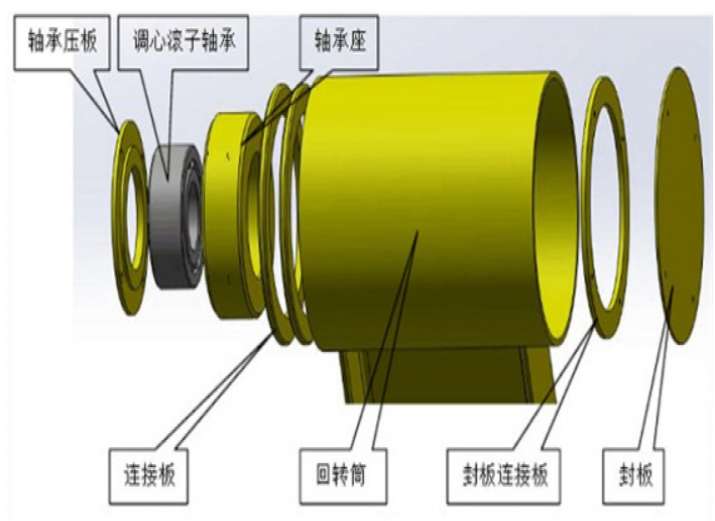

   • 水平升起横梁，将转轴从上下托板中插入回转筒，然后在托板上安装减速机。

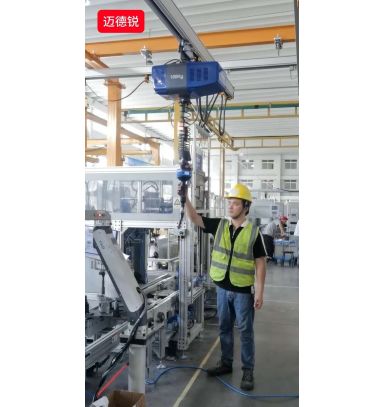

   • 电动葫芦和小车安装在臂轨上。把两块小车经过衔接轴固定在工字钢悬臂轨迹上，调理小车与轨迹的间歇，然后经过拧紧衔接轴上的两个卡环的内六角螺栓将其固定结实，把小车行走电机经过花键轴穿过小车的花键孔，然后打开行走小车电机壳将里面三颗内六角螺栓拧紧在小车上；将电动葫芦上端的吊钩打开螺栓一个，将其挂入小车的衔接轴后再将螺栓上好。
   • 在横梁上安装C形轨，C形轨道上有一个自走滑车，应与电动葫芦上的电控箱在同一侧。然后用适当长度的电源线将所有电器连接并安装在横梁上，再用扎线将C型轨车与电缆捆绑固定。
3. 悬臂吊轴承安装（若涉及）
   • 安装外圈：将悬臂吊轴承外圈和机床配合表面清洁干净，用热油或专用润滑脂润滑后安装到机床上。
   • 安装内圈：将悬臂吊轴承内圈和主轴配合表面清洁干净，用热油或专用润滑脂润滑后安装到主轴上。
   • 安装滚子和保持架：将滚子装入内圈和外圈之间，再将保持架安装到滚子上。

三、悬臂吊其他安装工作

1. 悬臂吊电缆及电气安装
   • 若有预埋电缆，将扁电缆穿过滑车从悬臂吊顶端放入立柱内至立柱安装护指开关处，接入护指开关的2，4，6，8的线槽内，护指开关的1，3，5，7线槽接入主电源。扁电缆的另一端接入行走电机内，再将葫芦电机与行走电机用电缆衔接好（以力福汀悬臂吊为例）。
   • 在横梁上安装所有电器并进行电线连接安装，留有长度适当的电源线。
2. 悬臂吊收尾工作
   • 对悬臂吊在运输、安装等过程弄花的地方需用相同色彩的油漆补刷。

四、悬臂吊安装后的检查与调试

1. 悬臂吊安装检查
   • 悬臂吊按《悬臂吊安装施工自检记录、竣工验收报告》逐项检查并作记录。
   • 重新检查各紧固点是否符合要求，如有松动应紧固。
   • 检查悬臂吊各零部件是否齐全和处于有效状态。
   • 对电动葫芦、驱动器等设备和位置进行涂油润滑。
   • 悬臂吊接电源前再做一次绝缘层检查，如果没有出现异常，则可接电源检查和调节。
2. 悬臂吊试运转
   • 悬臂吊的试运转包含满载试运转、静负载试验和动负载运行，按照要求对悬臂吊进行试吊试验。
   • 通电试运行悬臂吊，查看电动葫芦起升、下降和行走电机行走左、右是否与按键相符。如不符，对其电源调相。
